OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  STEREOKILLAH le Lun 10 Nov 2008 - 3:58

Un petit sujets sur le mode turbo oxford pour le gssl




pour l'acheté
http://www.expataudio.com/expatshop

-le mode turbo oxford[

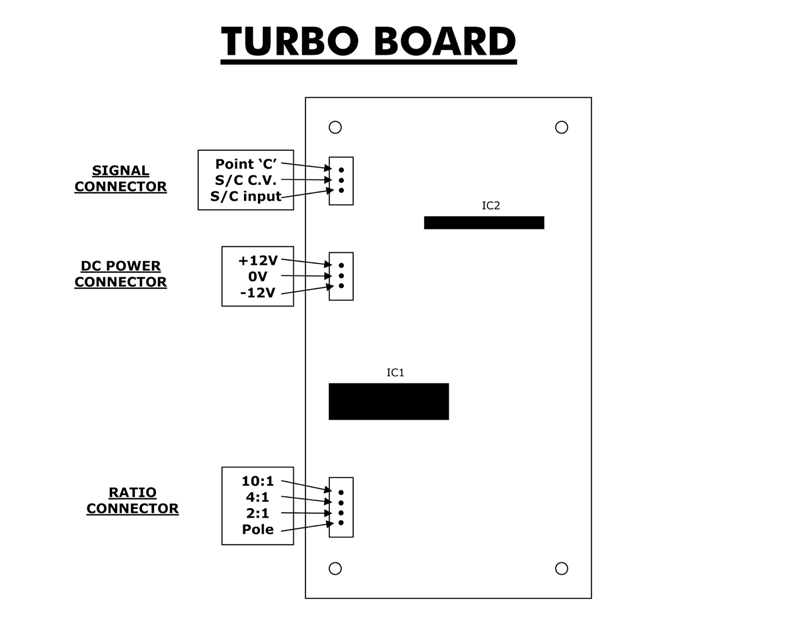

un petite pcb en plus qui permet de recifier le sidechain interne et donne une compression plus homogene.
( on sent vraiment la différence entre les deux modes)

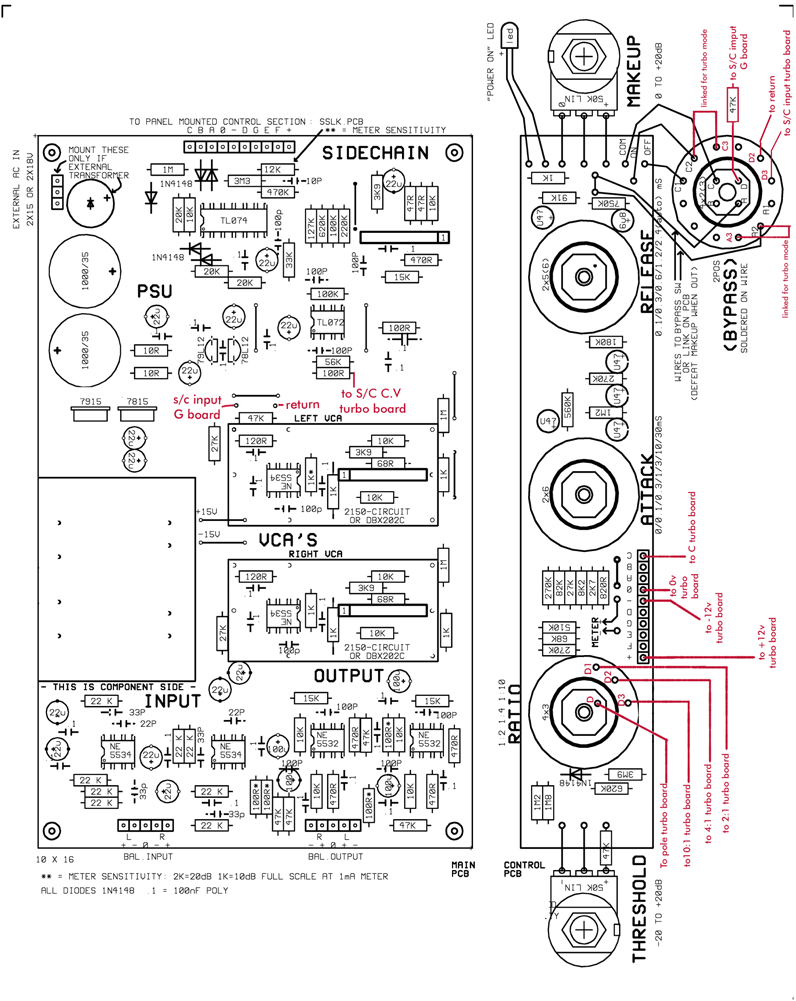

voici mon mode de montage pour ne pas avoir a ajouté de swich et mettre ce mode sur le lorlin bypass comp



une petite video qui montre les difference entre les deux modes réalisée par Expat Audio


STEREOKILLAH

Nombre de messages : 421
Age : 38
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  creal le Lun 15 Déc 2008 - 1:48

il à l'air très bon ce turbo mode.
est on obligé de commander le PCB?
çà n'a pas l'air trop complexe comme montage, on devrais pouvoir le monté sur plaque de test avec un schéma.
Quelqu'un a t'il le schéma et la liste des composants?
Sinon je serai bien partant pour une commande groupée du turbo et du sidechain

creal

Nombre de messages : 60
Age : 47
Date d'inscription : 14/12/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  STEREOKILLAH le Lun 15 Déc 2008 - 16:41

les shcemas ne sont pas dispo mais la pcb doit etre au alentour de 20 euros avec les frais de port

STEREOKILLAH

Nombre de messages : 421
Age : 38
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  amynmix99 le Lun 9 Fév 2009 - 0:53

salut ,
est ce que quelqu'un à essayé de remplaçer le THAT 2150 par THAT 2180 ? Dans La B.O.M d'origine c'est un that 2150


meci

amynmix99

Nombre de messages : 25
Age : 42
Date d'inscription : 22/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  STEREOKILLAH le Lun 9 Fév 2009 - 1:13

Sur la turbo comme sur les pcb gssl il est tellemnt rarae de trouver des 2150dbx que la plupart utilise les thats sans aucun probleme

STEREOKILLAH

Nombre de messages : 421
Age : 38
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  rednoiserecords le Lun 9 Fév 2009 - 1:26

exact , aucun pb avec les that...PT vends ses kits avec des 2180...
afro

rednoiserecords

Nombre de messages : 442
Age : 42
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  amynmix99 le Mar 17 Fév 2009 - 1:31

salut a tous ,

est ce qu'on garde la quatrième patte du THAT 2180 sur le turbo mod ?

merci

amynmix99

Nombre de messages : 25
Age : 42
Date d'inscription : 22/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  STEREOKILLAH le Mar 17 Fév 2009 - 19:14

Perso je la garde j'ai dja testé avec et sans et ya pas de changement pareil pour la pcb gssl si ce sont des 2180 parceque on met pas les trimmers.

STEREOKILLAH

Nombre de messages : 421
Age : 38
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  rednoiserecords le Ven 10 Juil 2009 - 13:29


rednoiserecords

Nombre de messages : 442
Age : 42
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  Encaved le Ven 10 Juil 2009 - 13:45

Là "mastering", ça veut juste dire potard cranté, pour le recall parfait Wink
et le potard qu'il montre à 10$ a des "clics", des crans
mais ça vaut pas un vrai sélecteur à xx positions, où les résistances sont appariés.
Là c'est un potard à piste, donc risque (20% tolerance) que les pistes n'aient pas exactement la même résistance sur la même position.
avatar
Encaved

Nombre de messages : 169
Age : 33
Date d'inscription : 23/05/2009

Voir le profil de l'utilisateur http://daedh.free.fr/

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  rednoiserecords le Ven 10 Juil 2009 - 17:46

Mr propre te remercie!

rednoiserecords

Nombre de messages : 442
Age : 42
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  netband le Ven 1 Jan 2010 - 16:29

Bonne année à vous tous, que tout se passe pour le mieux et que vos projets soient bien menés à terme !

Quelqu'un saurait-il où trouver le schéma de ce turbo ??
Je m'explique je fais un travail de fin d'étude la dessus (sur la possibilité de conception de clone en DIY, ses avantages et ses inconvénients) et j'aurais besoin de ce schéma mais impossible de le trouver. (Pourtant, je crois pas qu'ils veuillent le garder pour eux ca me semblerait bizare.)

Sinon je le redessine, mais c'est toujours mieux si quelqu'un sait ou le trouver :-D

netband

Nombre de messages : 9
Age : 31
Date d'inscription : 27/11/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  STEREOKILLAH le Sam 2 Jan 2010 - 2:46

il me semble qu'il veulent le garder mais ils ne sagit que du meme sidechain qu'il y a sur le gyraf avec un nouvel partie ratio.

STEREOKILLAH

Nombre de messages : 421
Age : 38
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  Ayman59 le Jeu 2 Sep 2010 - 12:33

Bonjour l'équipe Wink

Tout d'abord, longue vie à ce forum bien pratique et intéressant !!!!

J'ai une ou deux question...

Concernant les quelques remplacement de résistance lorsqu'on utilise tels ou tels VCA (2180 pour moi), est il nécessaire d'en faire de même sur les pcb turbo et vu mêtre de chez expat audio? (genre remplacer les 3K9 par des 5K1...).

J'aurais aussi souhaité savoir quelles étaient les bonnes pratique niveau positionnement des différents éléments dans le rack (éloigner la pcb principale du transfo, ...).

Merci d'avance pour vos lumières... et bons montages à tous Wink


Ayman59

Nombre de messages : 4
Age : 37
Date d'inscription : 02/09/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  STEREOKILLAH le Ven 3 Sep 2010 - 1:17

Salut et bienvenue Ayman59,

pour ta question essaye d'eloigner le plus possible la main board et les cables des xlr du transfo, pour les modifs elle ne concerne que la main borad au niveau des vca de chaque canal, la turbo etant un second sidechain interne ya pas de modif a faire dessus, et la carte vu metre reste identique pour tous les vca

STEREOKILLAH

Nombre de messages : 421
Age : 38
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: OPTION POUR GSSL TURBO OXFORD MODE -----Expat Audio --------

Message  Grag38 le Mar 10 Juil 2012 - 17:05

Salut à tous,

Je deterre ce message car je viens de passer près de 2 jours à résoudre un dysfonctionnement à propos de cette extension achetée à Expat Audio.

Alors je ne dirai qu'une chose : Faites attention à toutes vos soudures, car le circuit est en double couche, mais il semble que les trous ne soient pas étamés. Donc il faut souder des 2 cotês !!! et proprement. Je vous dis cela car je ne suis pas un débutant en soudure loins voir très loins de cela.

Ce circuit n'est pas de bonne facture à mon avis.

Bref bon courage pour vos réalisation. Sinon quand tout est correctement soudé, ce circuit remplit ses obligations. Dans un sens ce n'est pas compliqué puisque c'est la représentation exacte du sidechain de Gyraf.

A+

Grag38

Nombre de messages : 9
Age : 49
Date d'inscription : 20/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Turbo mode home made

Message  Max51 le Mer 30 Jan 2013 - 21:25

Salut à tous,

Alors voilà, je m'attaque à mon deuxième GSSL. J'ai décidé d'y inclure un certain nombre d'options dont le turbo mode. Comme j'aimerai customiser un peu ce GSSL je voudrais faire les PCB moi-même. J'ai refais le PCB du turbo en me basant sur le sidechain de Gyraf mais en faisant cela je me retrouve avec le 4èm Ampli op du TL074 complètement libre.
Ma question est : dois-je le laisser non connecté ou y a t-il des règles à respecter dans ce cas ?

Merci

EDIT :Bon et bien j'ai eu ma réponse en cherchant sur ce site : http://www.analog.com/static/imported-files/rarely_asked_questions/unused_op-Amp_article.html
Il ne faut donc pas laisser un ampli op non connecté. Les conséquences sont, d'après ce que j'en ai compris, un surconsommation électrique, un échauffement du CI et une possible génération de bruit. La solution est de connecter cet ampli op en mode suiveur, et de l'utiliser quelque part dans le circuit, ou de brancher l'entrée non-inverseuse à un potentiel dans la gamme de tension du mode commun ( dans un circuit à alimentation symétrique ce potentiel idéal serait la terre). Par ailleurs connecter l'entrée non-inverseuse à la terre ne serait pas la seule solution puisque tout point avec un potentiel approprié peut convenir, du moment que la charge induite à l'entrée de l'ampli op est minimale.
Bon, je ne fais que paraphrasé l'article que j'ai lu et pour ceux que ça intéresse, je vous invite à vous en référer au lien ci-dessus car je ne peux pas me vanter d'être un électronicien averti.

Max51

Nombre de messages : 13
Age : 33
Date d'inscription : 28/01/2011

Voir le profil de l'utilisateur
