True bypass relays + alim 12v pour projets Dual mono et Stereo
Ce projet est parfait pour un GSSL, EQ W492, ou autres…
Le PCB "True bypass" possède sa propre alimentation et n'utilise pas l'alimentation principale de votre machine.

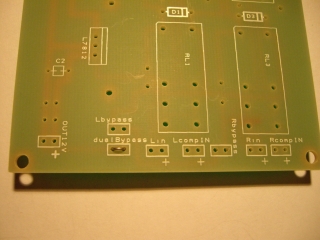

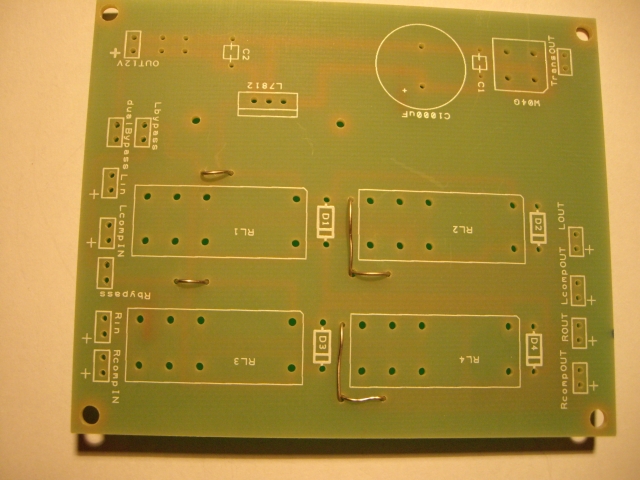

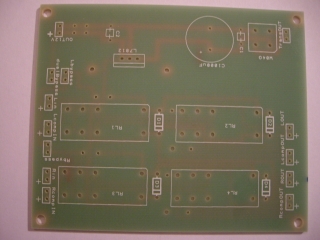

Le circuit imprimé:
Contactez moi par Email pour le PCB:aimarmarc@hotmail.com
Les links:
Pour le mode stéreo:
Linkez "Left bypass" et "Right bypass", connectez le switch sur "Dual bypass".
Pour le mode dual mono:
Linkez "Dual bypass" et connectez un switch sur "Left bypass" et un switch sur "Right bypass".
Connectez sur la carte les entrées et sorties XLR et les entrées et sorties de votre machine.
Il est aussi possible d'utiliser le 12Volts pour alimenter des Leds.
BOM:
1x diode bridge W04G
1x 1000uF 63v cap radial 7.5mm :
http://fr.farnell.com/jsp/search/productdetail.jsp?SKU=9693076
http://search.digikey.com/scripts/DkSearch/dksus.dll?vendor=0&keywords=ECA1JHG102
2x 100nF 63v poly 5mm, C1, C2
4x 1N4004 diodes
1x 7812 Reg TO 220
1x heatsink:
http://cgi.ebay.fr/TO-220-Heatsink-Small-Power-Aluminum-Heat-Sink-x-4pcs-/260481603013?pt=Vintage_Electronics_R2&hash=item3ca5e9d5c5&_trksid=p4634.c0.m14.l1262
4x relais RT424012F:
http://fr.farnell.com/jsp/search/productdetail.jsp?SKU=1608374
http://search.digikey.com/scripts/DkSearch/dksus.dll?vendor=0&keywords=RT424012F
11 or 12x 2 pins Molex (facultatif).
1X switch pour le mode stereo, ou 2X switches pour le mode dual mono.
