Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
Là, y'a du lourd !!!
Si je comprend bien, un calrec stereo couplé à un comp SSL... ça doit sonner l'histoire !!! Et en plus, la face avant est terrible !!!
Thumbs up !!! comme y disent les english !!!
lolo-m- Nombre de messages : 14
Age : 56
Date d'inscription : 15/03/2009
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
Je suis Lolo M la facade est terrible ce bleu metalisé chapeau, une petite question, comme je l'ai posé a chacun, comment a tu fait cette facade stp, car j'aime les facades perso pas trop les truc a la purusha.
Quel alim a tu mis dans la bete.
Non ce n'est pas un buss ssl mais deux
Quel alim a tu mis dans la bete.
Non ce n'est pas un buss ssl mais deux
STEREOKILLAH- Nombre de messages : 421
Age : 44
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
Je parie sur Schaeffer !!! C'est ce que j'ai utilisé pour l'octuple 1176... Coût de 200 à 400€ pour une façade comme celle là !!! Y'a des feintes pour réduire serieusement le coût mais ça coute cher quoiqu'il en soit.
lolo-m- Nombre de messages : 14
Age : 56
Date d'inscription : 15/03/2009
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
Si je me rapelle bien ce que Amyn m'avais dis : c'est tout en DIY !!
Il va surement passer pour préciser un peu plus...
Il va surement passer pour préciser un peu plus...
rednoiserecords- Nombre de messages : 442
Age : 48
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
LOLO M j'ai un ami qui grave mes façades c'est plus propre que schaeffer et moins cher, mais peut etre plus long quoi que il avait mis 3 mois pour me faire 4 facades chez schaeffer. Je dessines juste ma façades sur illustrator et je lui passe le fichier.
contact moi pour tes prochaines façades si cela t'intéresse.
Sinon je pense que c'est du Diy comme Rednoise car la je ne voit pas du gravage plutot une serigraphie ou autre
contact moi pour tes prochaines façades si cela t'intéresse.
Sinon je pense que c'est du Diy comme Rednoise car la je ne voit pas du gravage plutot une serigraphie ou autre
STEREOKILLAH- Nombre de messages : 421
Age : 44
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
yep tout le monde ,
alors la façade cça ma couté 12.5 euro de "peinture metalisé pour voiture et scooter" + 2.5 euro de papier transfert qu'on trouve chez conrad ............total 15 euros , voila voila
1- j'ai fait les trous chez wam avec une perseuse
2- deux couche de peinture 3jours pour bien seché
3- un ruban adesif pour aligné l'ecriture " un truc qui se détache facilement " aprés ecriture
4- papier transfer lettre par lettre
5- un coup de vernire
le tour est joué , attention il faut une bonne dose de patience
alors la façade cça ma couté 12.5 euro de "peinture metalisé pour voiture et scooter" + 2.5 euro de papier transfert qu'on trouve chez conrad ............total 15 euros , voila voila
1- j'ai fait les trous chez wam avec une perseuse
2- deux couche de peinture 3jours pour bien seché
3- un ruban adesif pour aligné l'ecriture " un truc qui se détache facilement " aprés ecriture
4- papier transfer lettre par lettre
5- un coup de vernire
le tour est joué , attention il faut une bonne dose de patience
amynmix99- Nombre de messages : 25
Age : 48
Date d'inscription : 22/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
ahhhhh,
j'ai oublié la petite info concernant l'alim c'est 2X15 vellman 30Va suffit pour 2plaque ssl + calrec , .....
je prepare en ce moment un double ssl super sobre , bientôt les photos..........
j'ai oublié la petite info concernant l'alim c'est 2X15 vellman 30Va suffit pour 2plaque ssl + calrec , .....
je prepare en ce moment un double ssl super sobre , bientôt les photos..........
amynmix99- Nombre de messages : 25
Age : 48
Date d'inscription : 22/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
voilà mes GSSL!
c'est un peu le bordel de cablage dedans mais j'assume!
j'ai fais les facades avec des plaques de machine a imprimer que j'ai verni et colé sur une facade de rack,
c'est un peu le bordel de cablage dedans mais j'assume!
j'ai fais les facades avec des plaques de machine a imprimer que j'ai verni et colé sur une facade de rack,
Adrian- Nombre de messages : 74
Age : 37
Humeur : http://www.myspace.com/artscenestudio
Date d'inscription : 30/12/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
salut,
c'est super , ça a l'aire propre ,je voi que ton boitier n'est pas trés profond , as tu des parazite a volume super fort " un humm ou autre vers les 100hz ou 50 hz"? juste par curiosité...
ton tranfo est thorique et blindé ? est ce que le blindage se vend seule ?
merci et bonne continuation
c'est super , ça a l'aire propre ,je voi que ton boitier n'est pas trés profond , as tu des parazite a volume super fort " un humm ou autre vers les 100hz ou 50 hz"? juste par curiosité...
ton tranfo est thorique et blindé ? est ce que le blindage se vend seule ?
merci et bonne continuation
amynmix99- Nombre de messages : 25
Age : 48
Date d'inscription : 22/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
sur mon proto j'avais en effet un problem de hum, mais j'avais prix des composants bas de gamme et un transfo 50VA!!!
dans ceux la j'ai prix des composants de meilleur qualité et je n'ai aucun probleme!
je ne pense pas que mon transfo soit blindé, en faite il est juste moulé,
la ref farnell c'est : 9531670
dans ceux la j'ai prix des composants de meilleur qualité et je n'ai aucun probleme!
je ne pense pas que mon transfo soit blindé, en faite il est juste moulé,
la ref farnell c'est : 9531670
Adrian- Nombre de messages : 74
Age : 37
Humeur : http://www.myspace.com/artscenestudio
Date d'inscription : 30/12/2008
amynmix99- Nombre de messages : 25
Age : 48
Date d'inscription : 22/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
ok ok voici deux specialiste de la diy facade, Adrian qu"entend tu par des plaques de machine a imprimer STP.
Sinon j'ai quelque facade avant 1U deja percé si ca interesse je les donnes je metrais une photo pour que ca vous parle.
Sinon j'ai quelque facade avant 1U deja percé si ca interesse je les donnes je metrais une photo pour que ca vous parle.
STEREOKILLAH- Nombre de messages : 421
Age : 44
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008
STEREOKILLAH- Nombre de messages : 421
Age : 44
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
oui,
en faite c'est des fines feuilles d'alu qu'ils mettent sur les rouleau des machines offset, c'est des plaques insolées avec le texte à imprimer et c'est là que l'encre vient se déposer avant d'imprimer le papier... (les parties vertes retiennent l'encre)
je sais pas si c'est très claire ce que je dis..?
donc j'ai fait ma facade sur photoshop et voilà!
par contre après c'est un peu galère à coller proprement mais ca fonctionne bien! (sauf que la couleur se modifie un peu avec le temps (exposition aux UV) mais avec un verni anti uv j'éspère que ca tiendra!)
pour ces facades j'ai eu un plan, mais je sais pas si tous les imprimeurs acceptent de faire ca!
si j'en relance une serie peu etre que si ca interrèsse des gens je peu leur demander de faire ca avec... mais pour le moment j'ai rien de prévu: j'ai commander ma boite de 1176 et des trident à purusha...
par contre tes facades ca peu m'interèssé STKILLAH....
en faite c'est des fines feuilles d'alu qu'ils mettent sur les rouleau des machines offset, c'est des plaques insolées avec le texte à imprimer et c'est là que l'encre vient se déposer avant d'imprimer le papier... (les parties vertes retiennent l'encre)
je sais pas si c'est très claire ce que je dis..?
donc j'ai fait ma facade sur photoshop et voilà!
par contre après c'est un peu galère à coller proprement mais ca fonctionne bien! (sauf que la couleur se modifie un peu avec le temps (exposition aux UV) mais avec un verni anti uv j'éspère que ca tiendra!)
pour ces facades j'ai eu un plan, mais je sais pas si tous les imprimeurs acceptent de faire ca!
si j'en relance une serie peu etre que si ca interrèsse des gens je peu leur demander de faire ca avec... mais pour le moment j'ai rien de prévu: j'ai commander ma boite de 1176 et des trident à purusha...
par contre tes facades ca peu m'interèssé STKILLAH....
Adrian- Nombre de messages : 74
Age : 37
Humeur : http://www.myspace.com/artscenestudio
Date d'inscription : 30/12/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
sans probleme si tu les veux je peux te les envoyer juste les ports a tes frais.
STEREOKILLAH- Nombre de messages : 421
Age : 44
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
Adrian a écrit: et des trident à purusha.....
Pfiou !!!Lequel???1U?4U???Le 4U c'est relou , tout en filaire!!!!Enfin...a mon gout...
rednoiserecords- Nombre de messages : 442
Age : 48
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!

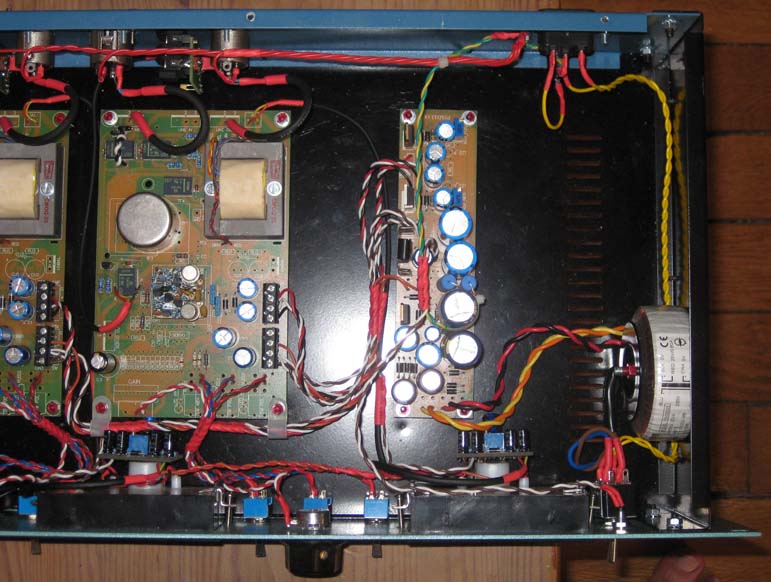

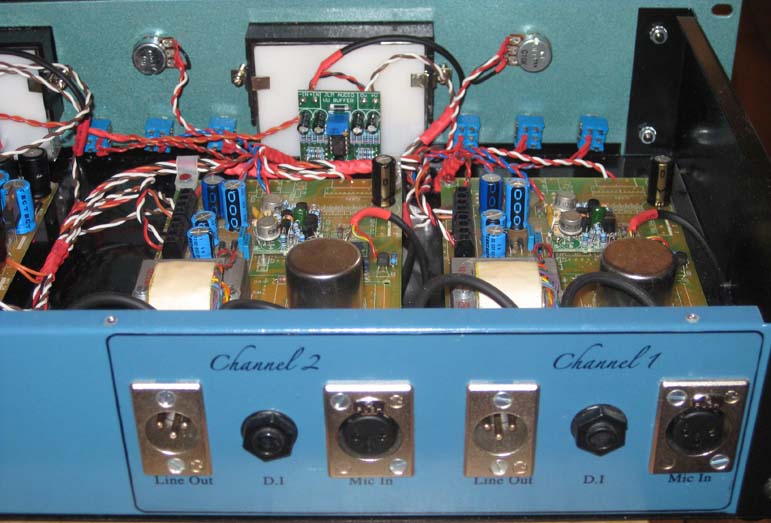

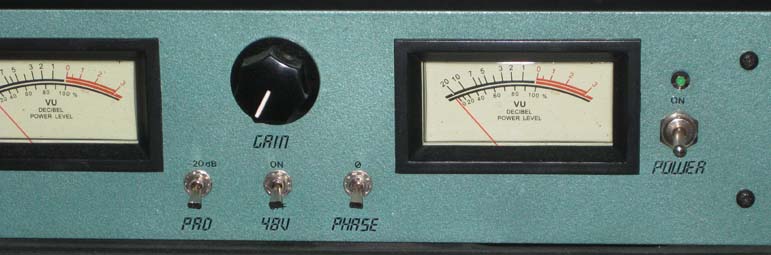

Un Api 312 de chez Fabio, une peu modifié pour les gain, monté avec des vumetres
webowood- Nombre de messages : 45
Age : 54
Date d'inscription : 01/06/2009
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
yes , beau gosse, le style vintage, et j'aime bien cettte police numerique je l'avais utilisé sur des racks mais au gravage c'est pas trop ca.
STEREOKILLAH- Nombre de messages : 421
Age : 44
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
ce n'est pas de la gravure mais du transfert, une tannée à faire
webowood- Nombre de messages : 45
Age : 54
Date d'inscription : 01/06/2009
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
oui javais vu que ce n'en etait pas mais c'est quoi c'est lazertran?
apres une pochette vidée a essayé de faire quelque chose de correcte de ces lazertran j'ai laché.
apres une pochette vidée a essayé de faire quelque chose de correcte de ces lazertran j'ai laché.
STEREOKILLAH- Nombre de messages : 421
Age : 44
Humeur : !!!!!!!!!!!Bonjour je suis le premier sur ce forum alors longue vie a toi et ou est mon cadeau !!!!!
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
la face avant c'est du transfert à l'ancienne,, decalcomanie Mecanorma, pour la face arrière c'est du lazertran, je n'ai jamais eu de problème pour le poser, mais c'est effectivement assez délicat et long à faire, surtout pour le passage des couches successives de vernis
webowood- Nombre de messages : 45
Age : 54
Date d'inscription : 01/06/2009
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
Mortel Webo'!
Comment fais tu ce style vert/vintage??
C'était des Reliquia de la GB AF?
Un grand bravo!!!Par contre ca va etre la guerre des gaines thermo rouges...C'est ma signature aussi!!!
Ahaahahahahahahahaaaa!!!!
Comment fais tu ce style vert/vintage??
C'était des Reliquia de la GB AF?
Un grand bravo!!!Par contre ca va etre la guerre des gaines thermo rouges...C'est ma signature aussi!!!
Ahaahahahahahahahaaaa!!!!
rednoiserecords- Nombre de messages : 442
Age : 48
Date d'inscription : 06/11/2008
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
c'est de la peinture dite martelée en bombe, j'ai trouvé ça au puce, pour les carte ce n'est pas le "GB", j'étais passé par Fabio, il y a quelques années
webowood- Nombre de messages : 45
Age : 54
Date d'inscription : 01/06/2009
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
Voici mes premiers projets DIY, je remercie Stereokillah pour son aide
J'ai fais une alim séparé pour les relais du true bypass, les Leds et la lumiere du VU.
L'alim du compresseur est filtré, seule solution pour le rendre complètement silencieux (Hum, Buzz) et ça fonctionne très bien.
Par contre les pin 1 des inputs ne vont pas au case,ils ne sont pas connecté du tout, ça faisait une boucle de masse.
Pour le ground j'ai du connecter le 0 Volt des boards, la terre du courant et la pin 1 de l'output Right au case.
Juste un petite correction sur les infos juste au dessus:
Lorsque la machine était en "insert" tout allait bien. Mais lorsque j'ai branché un preamp dans l'input du G-SSL, il y avait une différence de potentiel, le buzz est donc revenu.
Lorsque j'ai fait le câblage de masse, je n'avais pas de preamp externe sous la mains pour essayer cette config.
Donc la solution c'est:
Au lieu de connecter la masse de l'output right du G-SSL, il faut en fait câbler les 2 inputs au châssis et la tout rentre dans l'ordre.
J'ai fais une alim séparé pour les relais du true bypass, les Leds et la lumiere du VU.
L'alim du compresseur est filtré, seule solution pour le rendre complètement silencieux (Hum, Buzz) et ça fonctionne très bien.
Par contre les pin 1 des inputs ne vont pas au case,ils ne sont pas connecté du tout, ça faisait une boucle de masse.
Pour le ground j'ai du connecter le 0 Volt des boards, la terre du courant et la pin 1 de l'output Right au case.
Juste un petite correction sur les infos juste au dessus:
Lorsque la machine était en "insert" tout allait bien. Mais lorsque j'ai branché un preamp dans l'input du G-SSL, il y avait une différence de potentiel, le buzz est donc revenu.
Lorsque j'ai fait le câblage de masse, je n'avais pas de preamp externe sous la mains pour essayer cette config.
Donc la solution c'est:
Au lieu de connecter la masse de l'output right du G-SSL, il faut en fait câbler les 2 inputs au châssis et la tout rentre dans l'ordre.
Dernière édition par marcfrom le Mar 7 Jan 2014 - 22:06, édité 2 fois
marcfrom- Nombre de messages : 20
Age : 52
Date d'inscription : 20/05/2009
Re: PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!
La classe les GSSL !
"Punchy" c'est le mode Oxford ?
"Punchy" c'est le mode Oxford ?
