PHOTOS SOUVENIR- mettez les photos de vos machines!!!!!!!!!!

Oui, c'est ça

oh oh Marc je vien de voir ton mail avec les photos, alors tous a fonctionné du premier coup?
ou t'as acheté tes boutons j'aime bien ce model , peut etre pour les pm 670.

Oui, tout fonctionnait, mais j'ai passé beaucoup de temps sur le grounding pour éliminer complètement le buzz, comme j'explique au dessus en plus du filtre d'alim j'ai du enlever la pin 1 des inputs au case, c'est maintenant le output right qui est relié au case. Et c'est complètement silencieux, même les gains à fond.

Juste un petite correction sur les infos juste au dessus:

Lorsque la machine était en "insert" tout allait bien. Mais lorsque j'ai branché un preamp dans l'input du G-SSL, il y avait une différence de potentiel, le buzz est donc revenu.

Lorsque j'ai fait le câblage de masse, je n'avais pas de preamp externe sous la mains pour essayer cette config.

Donc la solution c'est:

Au lieu de connecter la masse de l'output right du G-SSL, il faut en fait câbler les 2 inputs au châssis cheers et la tout rentre dans l'ordre.

Sinon le true bypass fonctionne bien aussi et même la machine Off le signal de l'input se retrouve à l'output, c'est rassurant si tu t'en sert en live, s'il y a un problème genre fusible qui pète tu as quand même du son à la sortie. ça évite que 1000 personnes se retournent vers toi et te mettent la pression!!!

J'ai mis des minipots pour le ratio, threshold, VU metre et unity gain de manière a tout ajuster précisément.

Pour les knobs c'est des mentor, tu peux les trouver chez Farnell, c'est pas donné quand même, mais quand on aime on ne compte pas!!!

Je suis en ce moment sur l'eq w492 neuman, je vais mettre les même boutons mais en plus petit.
Tout ça me donne l'envie de faire pleins de projets, histoire de compléter mon équipement.

okdoky mais Marc tu peux nous en dire plus sur ton filtre CRC c'est des condos de 470nf puis resistance de 10Ohm?

Et comment c'est monté par rapport au plus et moins ?
J'avais ouvert un sujet sur le buzz et hum du gssl j'avais des infos sur les crc mais assé restreintre.

En fait il te faut 1 pont de diode, 2x3 condo 470uf 35V, 4 résistances 10R 1/2Watt, 1 board prototype.
C'est tres simple à monter, en fait ça ressemble à une alim avec des résistances en plus, sauf qu'il n'y a pas de régulateurs.

tu fait 2 rail de 3 condos, CRCRC

1er rail: sortie + du pont de diode sur le + du 1er condo> + du condo sur la resistance> l'autre bout de la resistance sur le + 2eme condo->résistance>+3 eme condo

Tout les - des trois condo du 1er rail au 0 volt du tranfo

2eme rail:sortie -du pont de diode sur le -du 1er condo> -du condo sur la resistance> l'autre bout de la resistance sur le -2eme condo->résistance>-3 eme condo

Tout les +des trois condo du 2eme rail au 0 volt du tranfo

Tu retrouve donc à la sortie + 0v -, après tu enlève le pont de diode de ton alim sur le board du SSL, tu mets des petis fils pour faire le contact entre ton connecteur et tes traces PCB (sortie + et - du pont de diode).
Tu branche la sortie de ton filtre au PCB du GSSL, le + au + , le 0 olt au 0 Volt, le - au -.
Surtout tu ne te trompe pas sinon tes condos exploses!!!!
Si tu branche ça dans le bon sens pas de problème.

J'essaierai de faire un schéma et de le scanner ça sera plus simple.

J'ai dessiné un schéma, bon c'est pas du grand art mais je pense que c'est clair et compréhensible.


Tu branche la sortie du filtre, sur le board du GSSL mais tu enlève le pont de diode avant (du SSL Bien sur).
Surtout ne te trompe pas de polarité,teste la sortie au voltmètre avant de le connecter. Le + sur le +, etc... du PCB GSSL, le fil rouge sur le bouton rouge ça me rappelle un film ça, je ne sais plus lequel, mais bon!

Et puis tu ne coupe rien sur le PCB et tu n'enlève pas de jumper.

n'est t'il pas polarisé en sortant de transho vu qu'il ya 15 et 0.
Et je ne pense pas qu'en sorite de ton filtre tu ai deja du - 15 sans regulateur mais bon je suis debutant.

A la sortie du transfo tu as la ou les phase(s) et le ou les neutre(s), mais pas de + et de-, c'est du courant alternatif donc non polarisé, lorsque tu passe par le pont de diode ton courant deviens continu, tu retrouve donc un + et un - à la sortie.
Effectivement à la sortie du filtre tu n'aura pas + et - 15V, car un courant redressé augmente en tension, tu devrai avoir un + et un - 21V, c'est la même tension que tu as à la sortie de ton pont de diode qui est sur le GSSL board, la seule différence c'est que ton courant est maintenant filtré.
C'est seulement à la sortie de tes régulateurs que tu retrouve + et - 15.

Salut MarcFrom!
Très jolis GSSL ! Pouce en l'air!

Merci beaucoup

Hey Adrian...
Le vert de ton GSSL va magnifiquement bien avec la studer du car HDTV...Thumb up!!

oui,
en effet on m'as dit que tu as visité le car à l'assemblé!
c'est dingue ca!
on s'est donc rencontré par machine interposée!
là on va faire les vielles charues je pense qu'on va s'amuser un peu avec!
ce serai marrant qu'on se croise sur une opé un de ces 4, t'es parisien ou tu descends en province de temps à autre?

la je suis sur d'autres projets : 1176 (en panne pour le moment) S800 et API312 mais c'est le rush cet été et j'ai pas trop de temps! j'ai d'ailleur raté toutes les commandes groupées de début juin!
dommage!

Eh , le monde est petit ! LOL !
Je suis en region parisienne , je bosse la ou ca paye , il n'est dc pas impossible qu'on se croise un jour , et si on se croise pas , passes boire une biere !
A bientot !

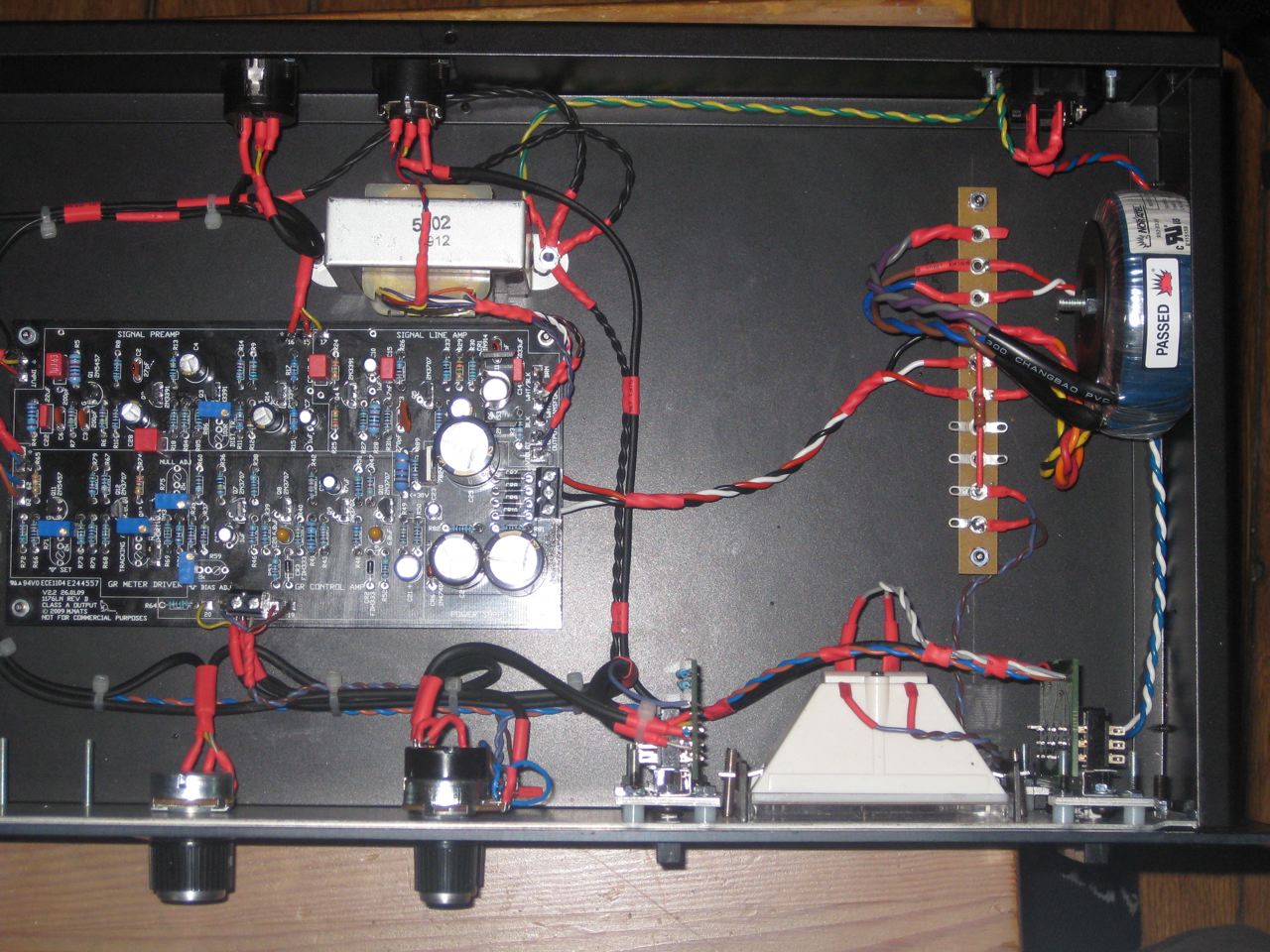

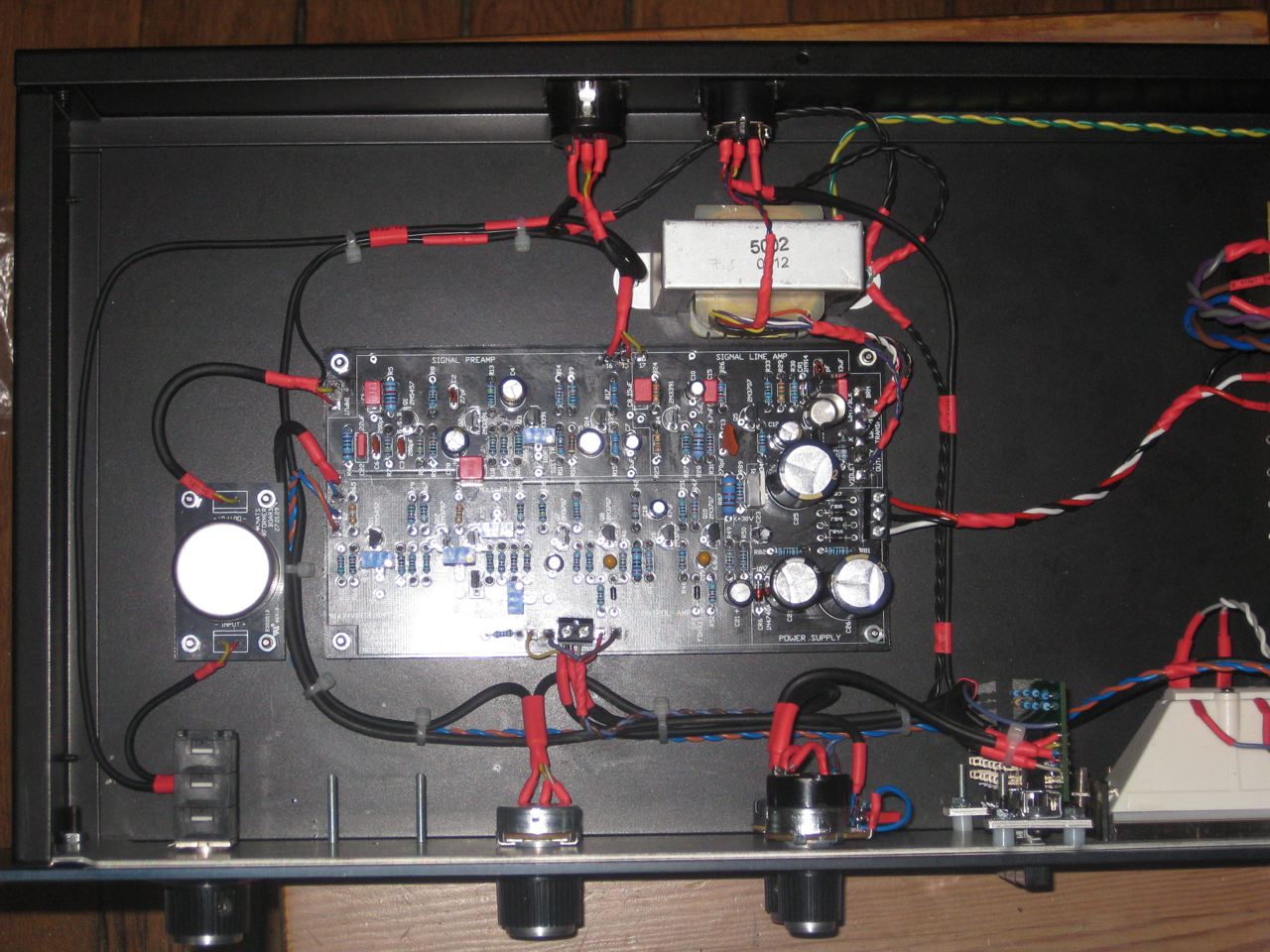

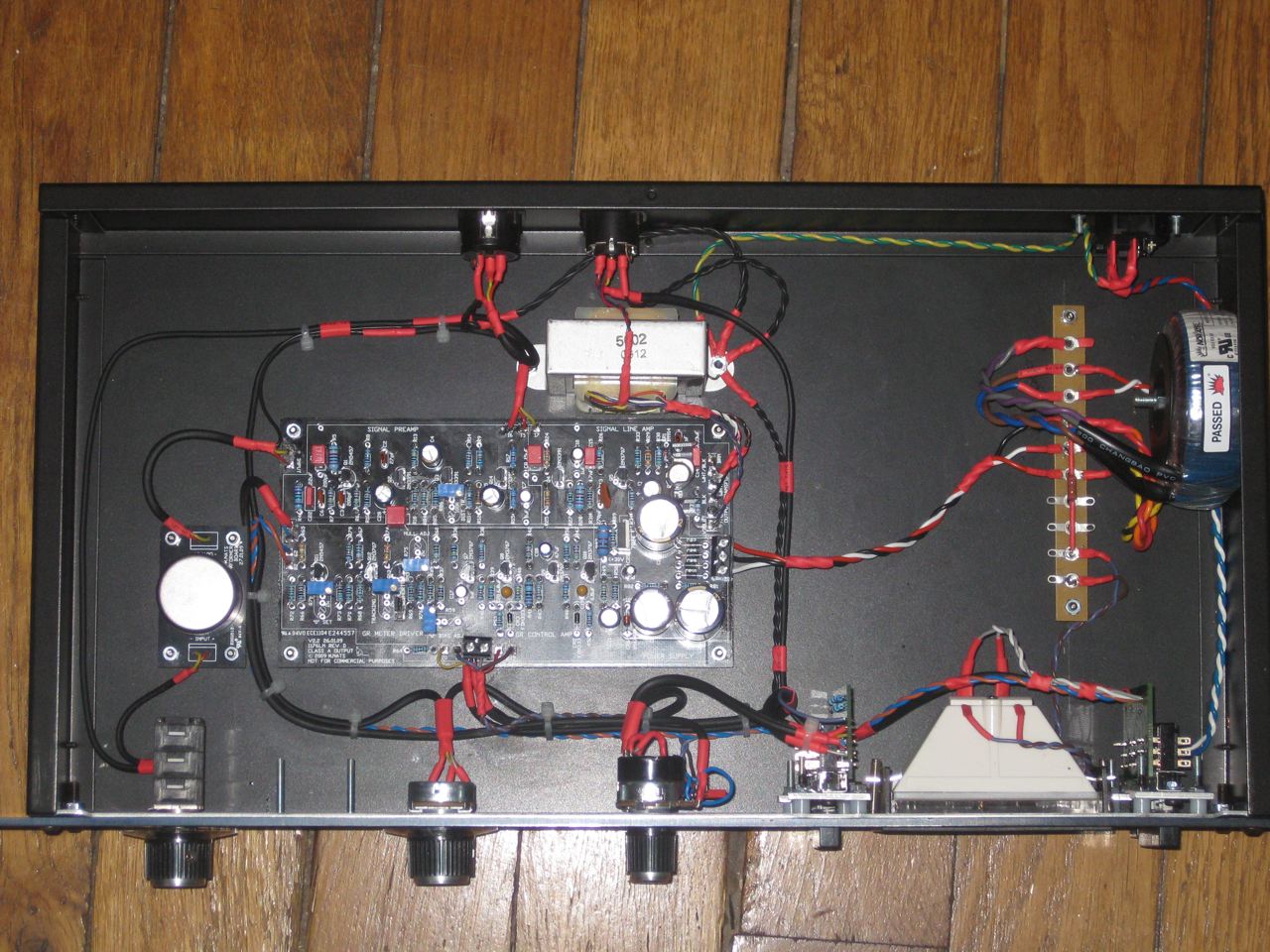

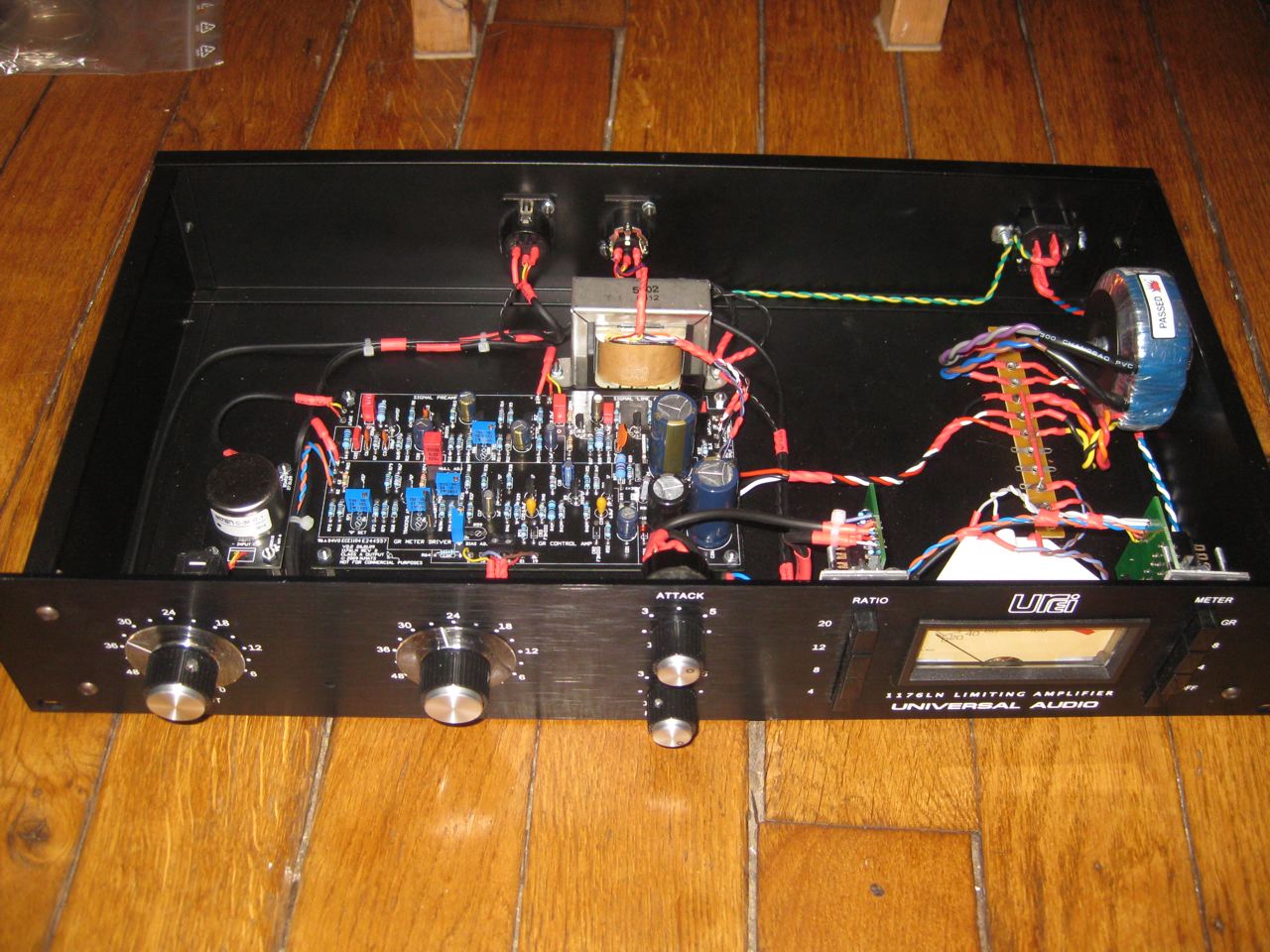

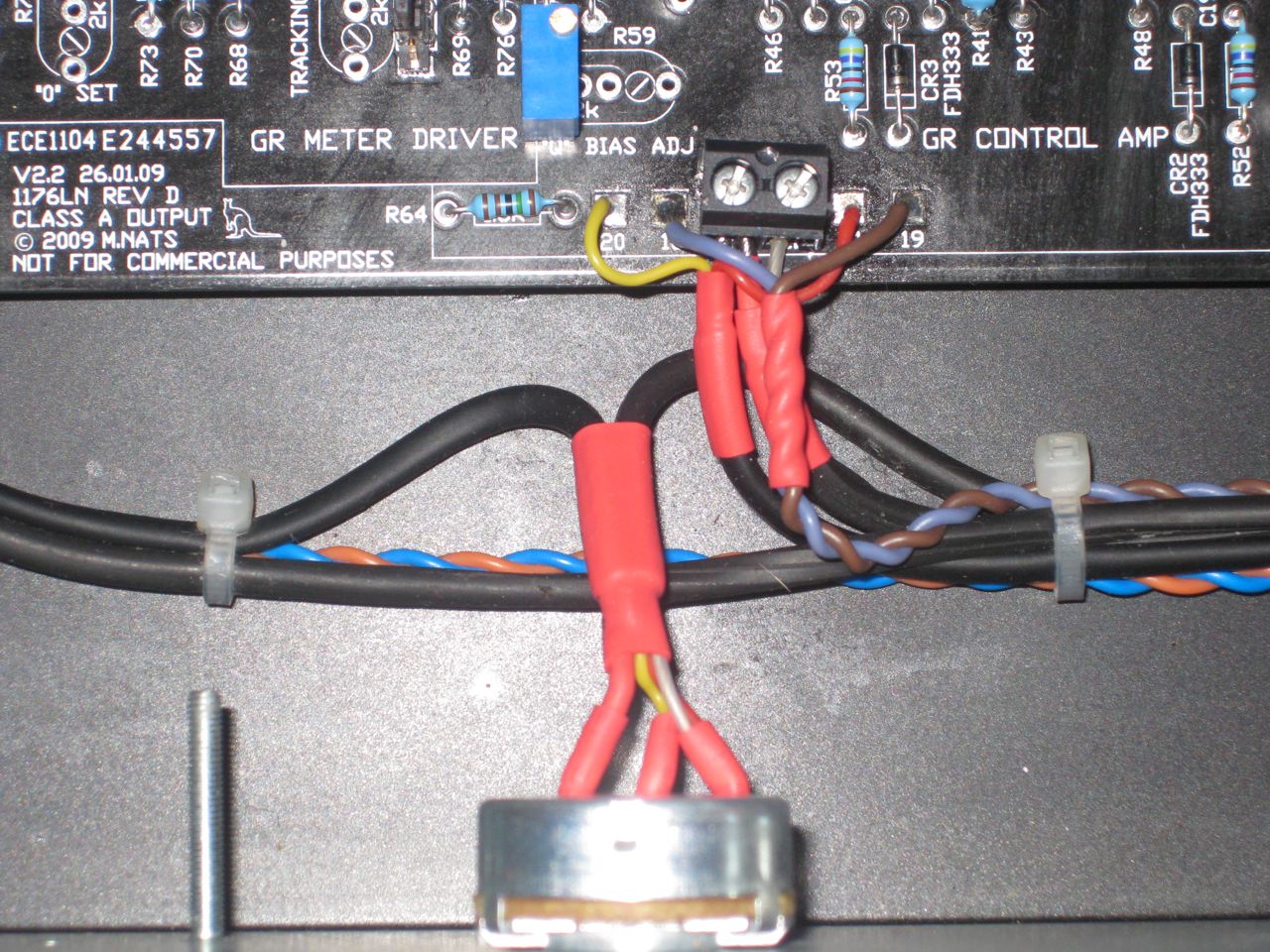

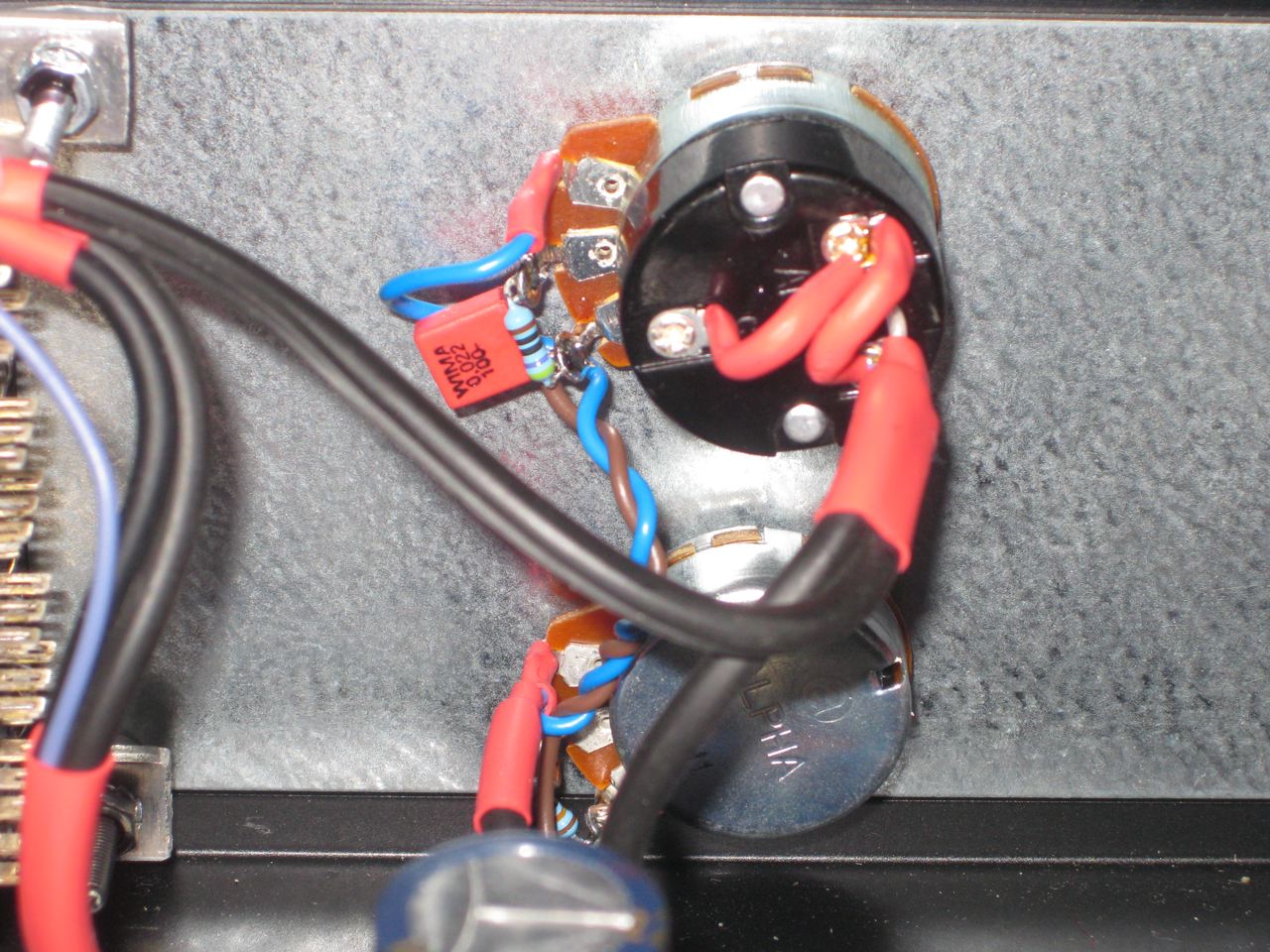

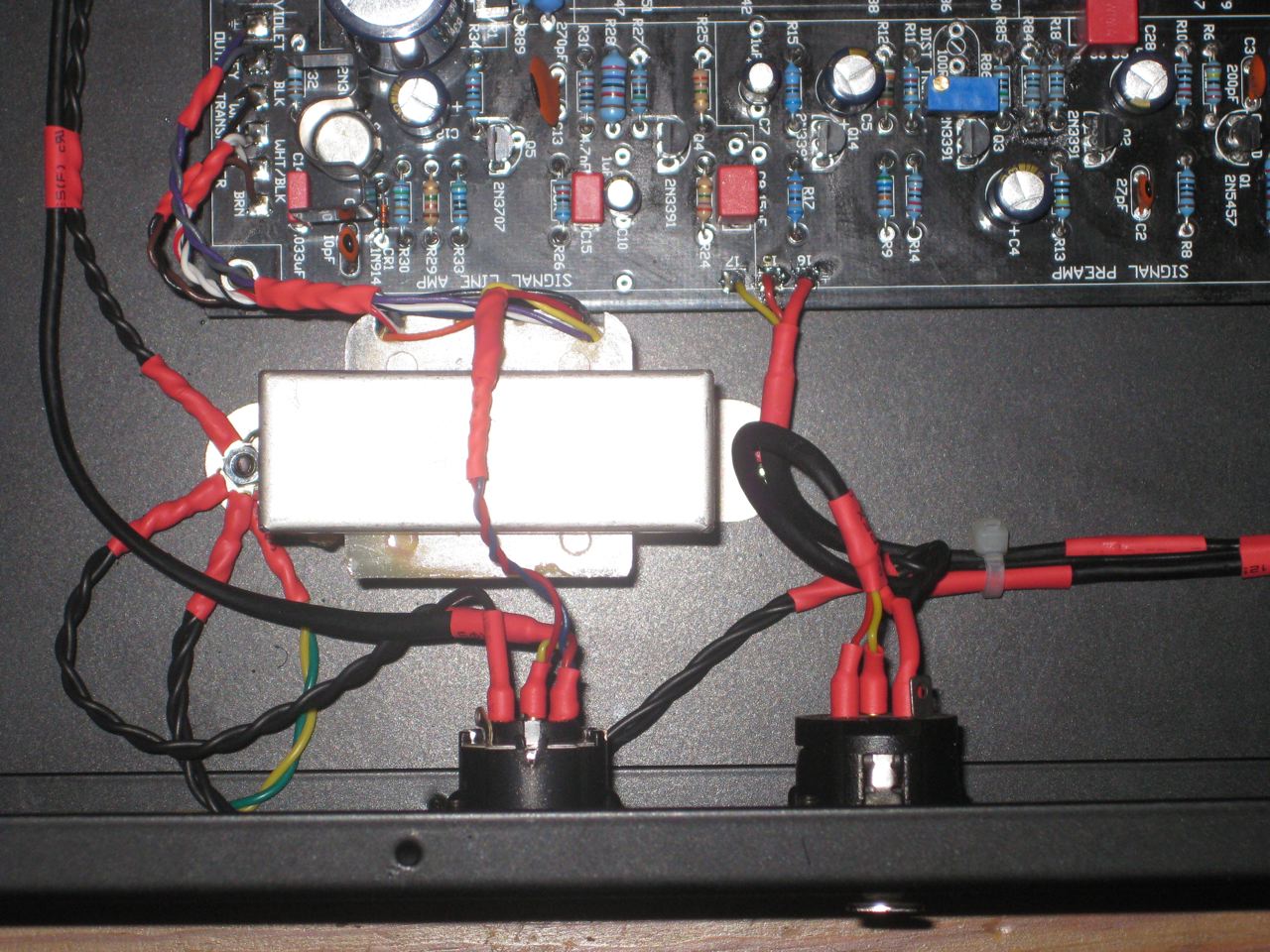

un 1176 rev D de plus, le puzzle pour le contruire est un peu facétieux, mais la machine sonne terriblement bien

tres tres beau travail Kamel,

AHAHah je t'ais vu dans prodigy j'ai bloqué 3 heures sur vos coms sur le bouton spdt pour le compression of mais l'anglais plus le technique j'ai eu du mal.

COmpression off c'est pour le vu metre a la place du +8 c'est ca?

de mon Cotes le rev A est fini mais la claibration me bloque y'a quelque chose que je fais mal c'est sur car au final mon vume donne un truc qui n'a rien avoir et le tracking adjsut jsuis a la masse.

compression off : le compresseur ne compresse pas, c'est une sorte de fonction bypass, bien que le signal passe par tout le circuit seul le circuit de compression est désactivé, je crois que sur la version à commutateur c'est la position +8, alors que sur la version "push button" c'est le potentiometre d'attack qui est aussi un commutateur spdt et active / désactive la compression

pour la calibration, ce n'est pas compliqué, mais la procedure est un peu expliquée de façon tarabiscotée, en tout cas pour se faire il faut un gene de fonction, ou une source 1khz 0dB, un mutimetre en sortie (attention assez peu de mutimetre bas de gamme ont 1khz de bande passante en mesure alternative) et un mutilmetre en continu pour l'ajustage du "0"
ici, c'est assez bien expliqué
http://www.purpleaudio.com/Product/MC76manual.html
au chapitre "INTERNAL SERVICE ADJUSTMENTS"
au cas où je t'aiderais volontiers pour cela

hey!
super propre ta construction!
et comment ca sonne par rapport a une rev F?

Merci webowood, en ce momment je n'ai pas trop le temps mais je vais lire le manuel purple, et au dernier espoir je demanderais peut etre un peux d'aide.

à part te dire que ça à un joli son, quoi d'autre? les possibilité de tranfo d'entrée et sortie de la rev F, avec en plus la possibilité d'avoir une entrée en symétrie active font que les différence entre les deux.... mais ça reste tout de meme le meme type de réponse à la compression, pas agressive, plutot précise... un appareil à avoir dans sa boite à outil

ok Merci webowood
entre tes lien et ceux que j'avais j'ai fais un mix et je pense avpoir reussi la calibration.


Mon DLa2a-1





et DLa2A -2





les deux sont identique en esthetique mais il a ya des modifis sur le deuxieme

Quels genre de modifs sur le deuxieme StK??
PS : Bravo pour ton RevA!Quelle tenacité!!

bravo pour tes réalisations, et dès que ça marche, on ne touche plus à rien

trève de plaisanterie, fais attention à la masse de ta carte qui passe bien près du tranfo d'alim, ça peut parfois générer un peu de buzz

Merci a vous,

pour les modifs c'est rien de tres grands juste des potards 47 avec une resistance de 47 sur les gains , des trimers sur le plus du vu mettre puis les emplacements des transfo.

salut a tous,
je viens de découvrir ce forum français et je suis trop content !!!!
Du coup, je vous post des photos de mon dual préamp neve, mon premier projet qui marche:





et voilà les infos pour ceux que çà branche:

http://www.prodigy-pro.com/diy/index.php?topic=22828.0

désolé pour la qualité des photos........
